În scenariile de energie electrică industrială, comercială și chiar gospodărească, contoarele energetice CT au devenit instrumentul principal pentru gestionarea energiei datorită măsurării lor de înaltă precizie, a măsurării mari curente, a monitorizării inteligente și a stabilității pe termen lung. Cu toate acestea, standardizarea și atenția la detalii în procesul de instalare determină direct dacă performanța echipamentului poate fi maximizată.

Acest articol se concentrează pe 7 pași cheie pentru a vă învăța cum să instalați și să depanați eficient contoarele de energie CT, să evitați pericolele ascunse, să îmbunătățiți eficiența energetică și să analizați profund modul în care avantajele lor tehnice pot fi transformate în valoare practică!

Pasul 1: Alegeți fenotipul potrivit - adaptarea mediului este baza pentru funcționare eficientă

Contoarele de energie CT sunt de obicei instalate în două moduri: suspendate și montate pe șină

Tipul de agățare: Potrivit pentru dulapuri de distribuție spațioase sau instalații independente de perete, cu avantajele performanței bune a disipatării căldurii și a întreținerii ușoare. Este utilizat în mod obișnuit în scenarii industriale, cum ar fi fabricile și stațiile.

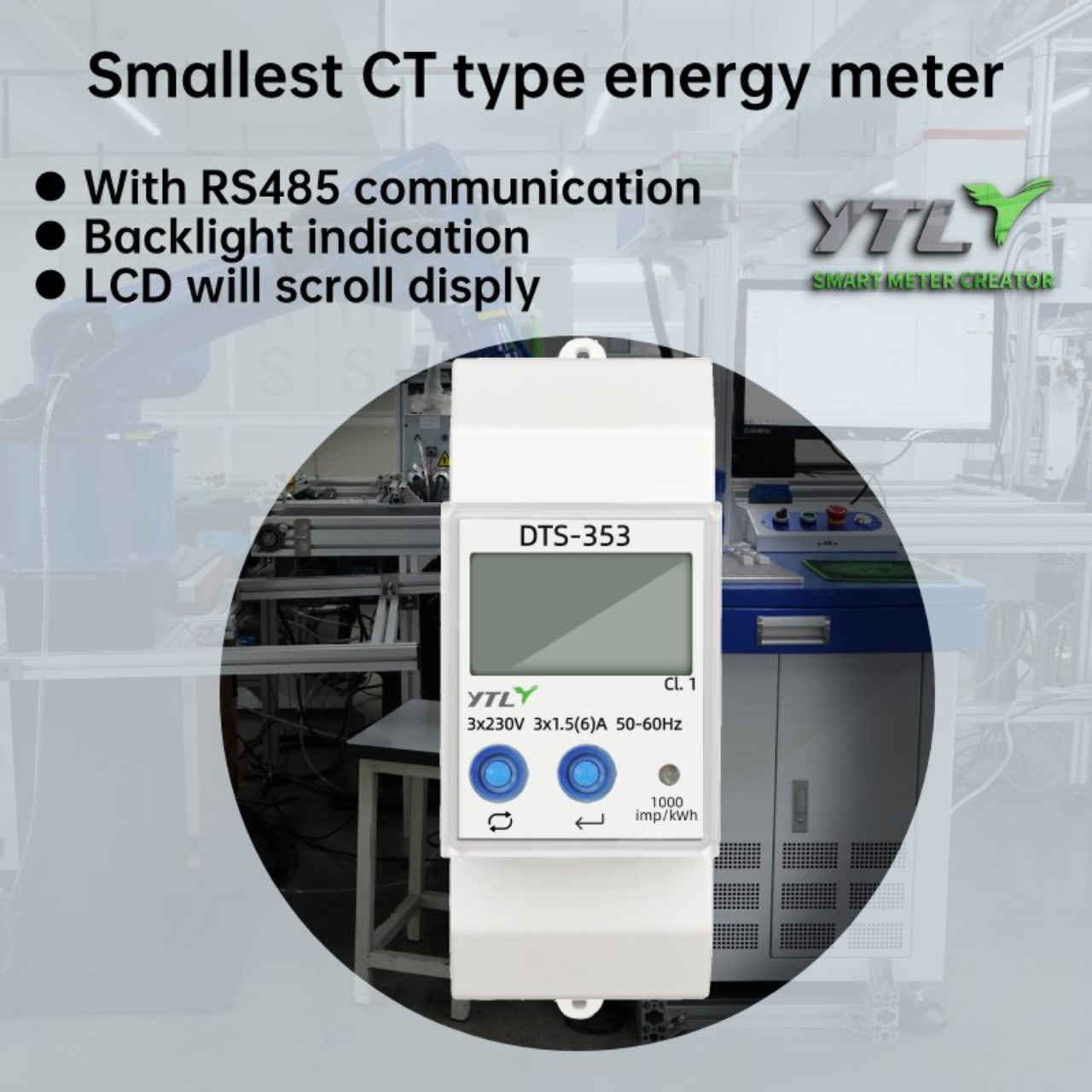

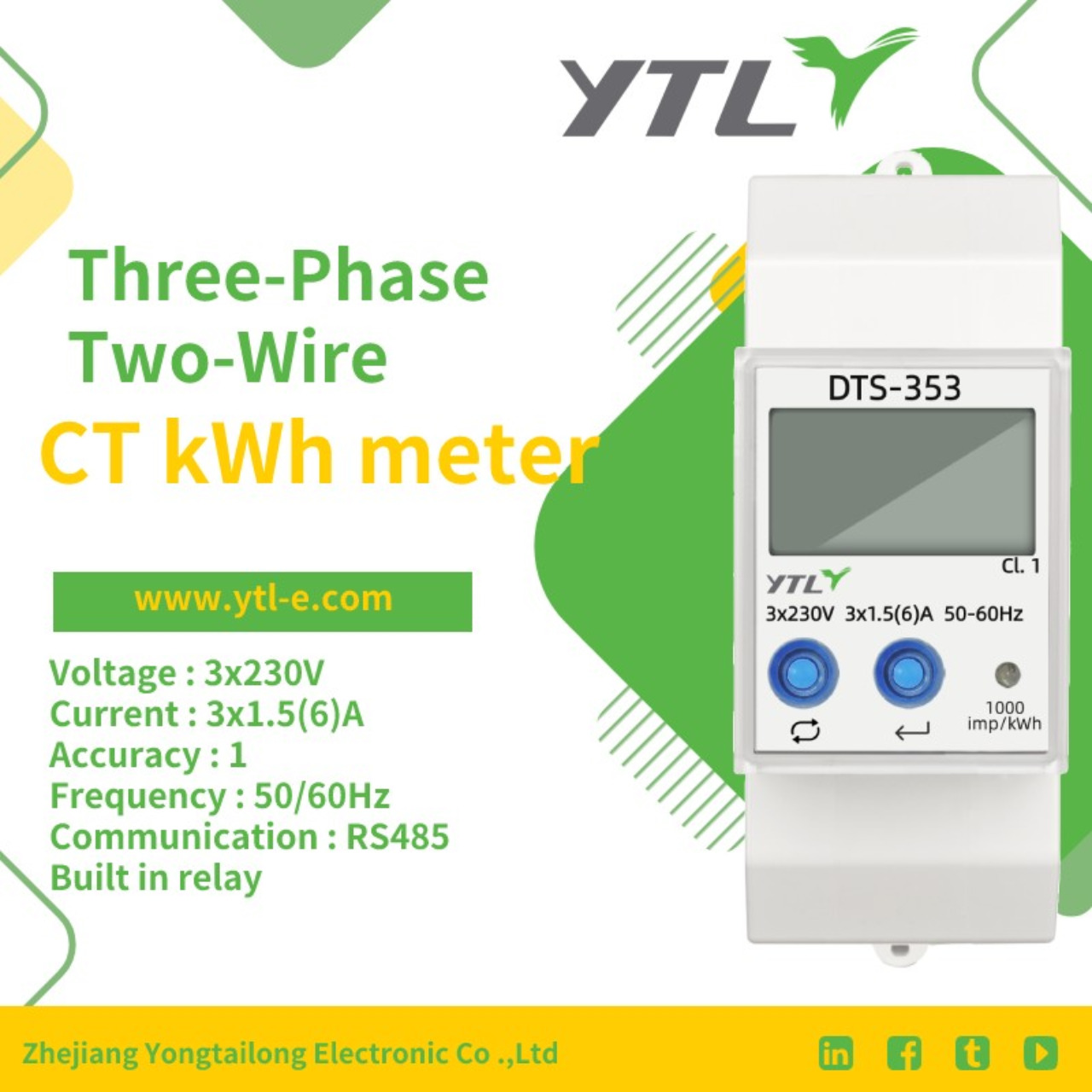

Tipul șinei: dimensiuni compacte, poate fi încorporat direct în șinele standard de 35 mm, adecvate pentru cutii electrice inteligente sau dulapuri de distribuție a gospodăriei cu spațiu limitat, crescând eficiența instalației cu mai mult de 50%.

Pasul 2: Potriviți cu exactitate transformatoarele de curent - cheia unei rate de eroare sub 0,5%

Selecția transformatoarelor actuale (CTS) afectează în mod direct precizia măsurării și ar trebui să urmeze două principii:

Potrivirea gamei: selectați Specificații CT pe baza curentului de încărcare pe site. De exemplu, atunci când curentul de vârf real este de 500A, se recomandă utilizarea unui transformator 600: 5A pentru a evita distorsionarea măsurării cauzate de suprasarcină.

Nivel de precizie: CT cu o precizie de 0,5 sau mai mare trebuie să fie selectat pentru a asigura controlul coordonat cu eroarea contorului de energie, iar precizia generală a sistemului atinge standardul de nivel 1.0.

De ce să subliniem 0,5 nivel CT?

Dacă se utilizează un transformator cu precizie scăzută, chiar dacă precizia contorului de energie în sine este ridicată, eroarea generală a sistemului poate depăși încă 2%, ceea ce duce la o eroare mare în factura medie a energiei electrice lunare! Schema CT de înaltă precizie, potrivită cu contorul de energie CT asigură o măsurare precisă.

Pasul 3: Setarea raportului - Funcționarea de bază a realizării datelor „vorbește adevărul”

După instalarea CT, este necesar să se introducă raportul de transformare CT (cum ar fi 600: 5A corespunzătoare unui raport de transformare de 120) pe interfața parametrilor contorului energetic. Puncte de operare:

Verificați informațiile despre plăcuța de identificare: Raportul de transformare trebuie să fie în concordanță cu eticheta CT pentru a evita erorile de intrare manuale.

Contoarele CT au protecție a parolei pentru setarea raportului de transformare. Numai atunci când parola este introdusă corect, raportul de transformare poate fi setat pentru a împiedica personalul neautorizat să greșească.

Pasul 4: Specificații de cablare - Corespondența de fază determină fiabilitatea sistemului

Erorile de cablare pot face abaterea de măsurare în cazuri ușoare și riscul de scurtcircuit în cazuri severe! Trebuie să urmeze strict:

Fazele de tensiune și curent corespund unu-la-unu: linia de tensiune în fază A este conectată la CT-faza A, iar fazele B și C sunt aceleași pentru a evita alinierea fazelor.

Strângeți presiunea terminalului: utilizați o șurubelniță de cuplu pentru a vă asigura că presiunea terminală îndeplinește standardul (de obicei 0,5 ~ 0,8n · m), pentru a împiedica contactul slab să provoace circuitul deschis CT.

CT Energy Meter Proiectare de siguranță:

Ghidul codului culorilor: Terminalele de cablare folosesc culori galbene, verzi și roșii pentru a distinge ABC trei faze și a reduce riscul de lovire greșită.

Pasul 5: Configurare comunicare - Conectați „Ultimul kilometru” al managementului inteligent

Un contor de energie CT care acceptă comunicarea RS485 necesită finalizarea următoarei configurații:

Specificația de cablare: RS485 adoptă pereche răsucită ecranată, cu secvență de linie A/B în concordanță cu gazda, iar 120 Ω rezistențe terminale sunt instalate la ambele capete ale autobuzului.

Potrivirea protocolului: setați protocoale de comunicare, cum ar fi Modbus RTU și DL/T645, pentru a asigura o integrare perfectă cu sistemul informatic superior.

Avantaje ale contoarelor de energie CT în Internet of Things:

Sincronizarea datelor cloud: După conectarea la platforma de gestionare a energiei, indicatorii cheie, cum ar fi încărcarea electrică și factorul de putere pot fi vizualizați în timp real.

Citirea contorului de la distanță: generați automat rapoarte zilnice/lunare/anuale de consum de energie electrică, economisind 90% din costurile de citire manuală.

Pasul 6: Acceptarea siguranței - Linia de apărare finală pentru eliminarea pericolelor ascunse

Înainte de a porni, este necesar să efectuați trei verificări:

Test de izolație: Utilizați un megohmmeter de 500V pentru a măsura rezistența la izolație a circuitului, asigurându -vă că valoarea este mai mare de 10m Ω.

Verificare la împământare: Protecția PE Rezistență la sârmă de împământare ≤ 4 Ω, pentru a preveni loviturile fulgerului și riscurile de scurgere.

Verificarea fazelor: Utilizați un detector de fază pentru a verifica dacă tensiunea este în concordanță cu polaritatea CT.

Pasul 7: Puterea de depanare - Verificați funcționarea funcțională completă a sistemului

După pornire, confirmați în funcție de proces:

Funcție de bază: dacă ecranul afișează în mod normal tensiune, curent, putere și alte date.

Testarea comunicării: Datele în timp real sunt citite prin intermediul computerului sau aplicației mobile superioare pentru a verifica stabilitatea comunicării.

Observarea măsurării: verificați dacă lumina indicatorului pulsului contorului CT clipește normal.

Contoarele de energie CT nu sunt doar auditori ai facturilor de energie electrică, ci și „creierul inteligent” pentru întreprinderi pentru a reduce costurile și a crește eficiența. Alegeți contoare de energie CT de înaltă precizie, fără întreținere și de comunicare puternică pentru a injecta o valoare pe termen lung în sistemul dvs. electric de la pasul instalării!
